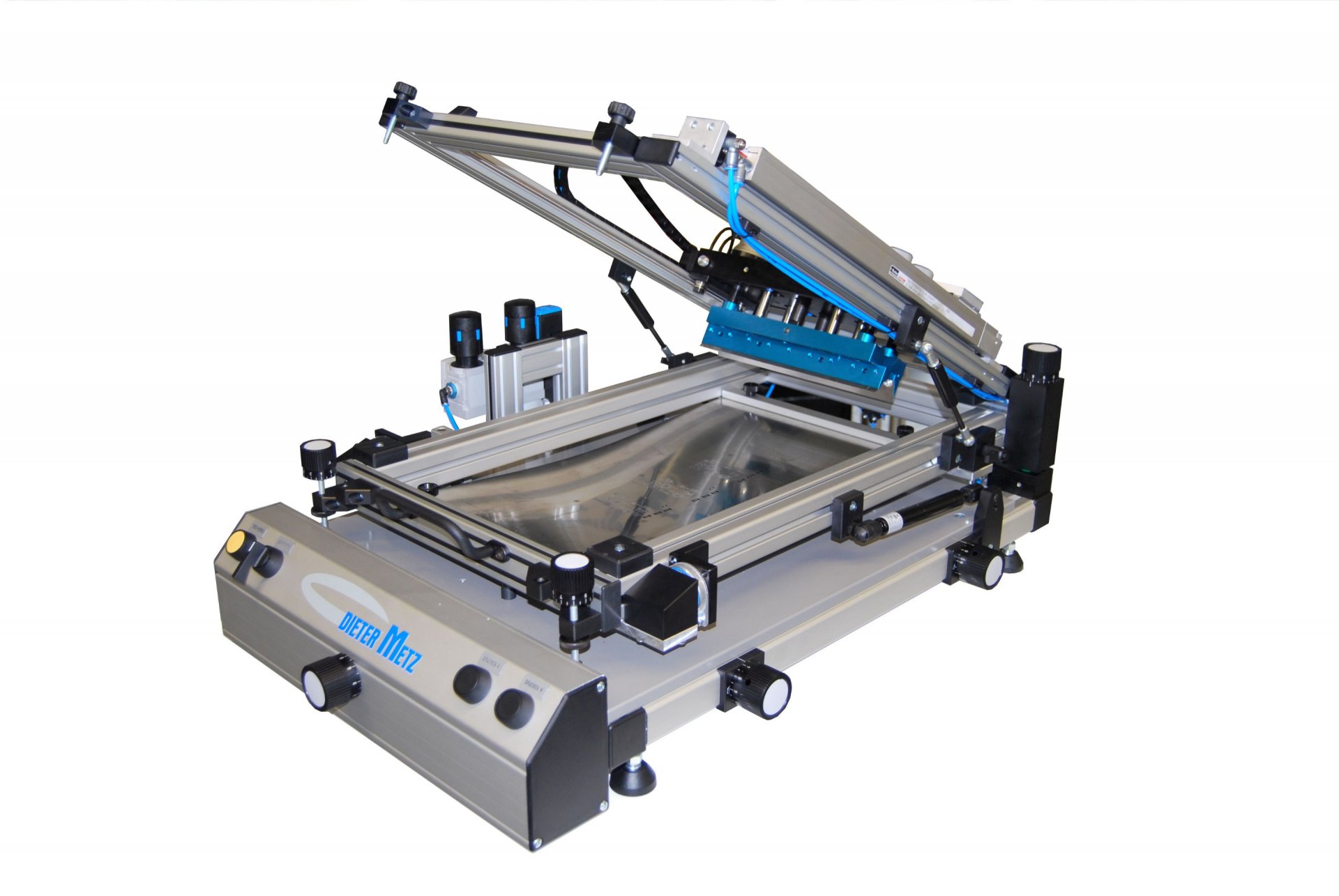

Halbautomatischer Schablonendrucker mit 2-Seiten-Spannung S-RP-30/50AP

Unser Schablonendrucker SRP-30/50AP ist ein halbautomatisches Drucksystem mit stabilem Rahmen aus ITEM-Profilsystemen und zeichnet sich durch eine sehr hohe Druckqualität aus.

Der solide Aufbau bietet bei einfachem Handling einen sauberen und reproduzierbaren Druck, auch bei kleinen Bauteilen und feinen Strukturen bis 0,3 mm.

Er eignet sich hervorragend zur Herstellung von Prototypen und kleinen Serien.

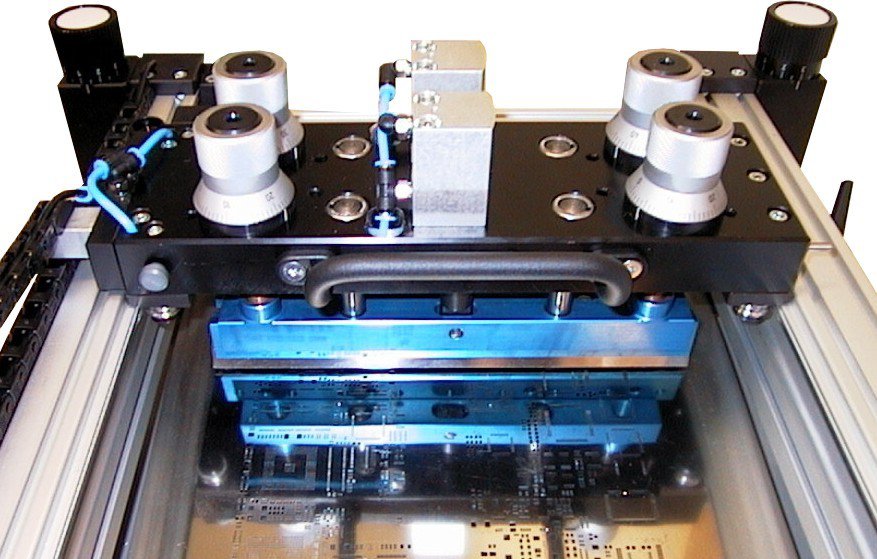

Mit dem Modell SRP-30/50AP werden Leiterplatten mittels Druckkopf mit Doppelrakel und pneumatischem, ruckelfreiem Antrieb bedruckt.

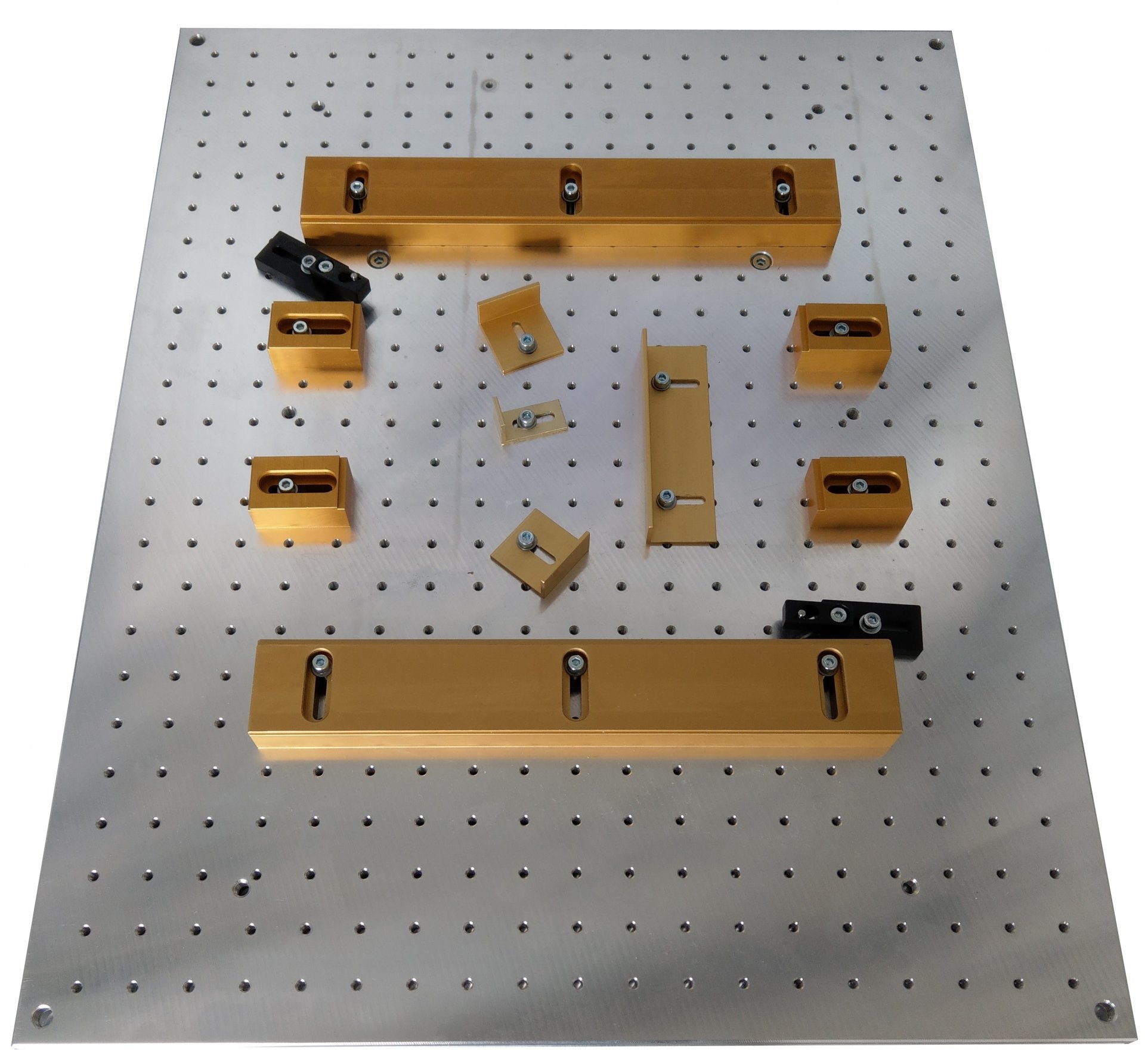

Dazu werden die Leiterplatten auf die Universalaufnahmeplatte oder die Drehtelleraufnahme aufgelegt und mechanisch fixiert.

Mittels Drehknöpfen kann die Druckausrichtung in X-Y und Theta Achse schnell und einfach vorgenommen werden.

Eine automatische, pneumatische Tischabsenkung um 3mm sorgt für ein sauberes Trennen von Leiterplatte und Schablone und garantiert ein einwandfreies Druckbild.

Unsere Drucker sind in jeder beliebigen Größe lieferbar.

Highlights

  • hohe Wiederholgenauigkeit durch spiel- und wartungsfreie Lagerung in Nadellager
  • zusätzliche Rahmenfixierung
  • Höhenverstellung in gehärteten und geschliffenen Gleitbuchsen um 10 mm spielfrei einstellbar
  • Feinverstellung des Drucktisches in X- Y- und Drehrichtung um 10 mm
  • schneller Wechsel der Druckschablone
  • inkl. pneumatischer Schablonenspannung in Druckrichtung mit stufenlos regelbarer Spannkraft
  • Doppelrakel mit Präzisionsrollenführung und automatischer Rakelumschaltung
  • Ruckelfreier Rakelantrieb mittels Linearzylinder mit Fettfüllung
  • Tischabsenkung um 3 mm
Bedienseite vorne
Pneumatischer Anschluss 6 bar ungeölt
Max. Leiterplattengröße 340mm x 280mm
Maschinenmaße 800 x 550 x 270mm
Positioniergenauigkeit < 0,02mm
Gewicht ~ 54kg
Wiederholgenauigkeit < 0,02mm
Schablonengröße 300 x 500mm
Schablonenspannung pneumatisch
Spannhub 4mm
